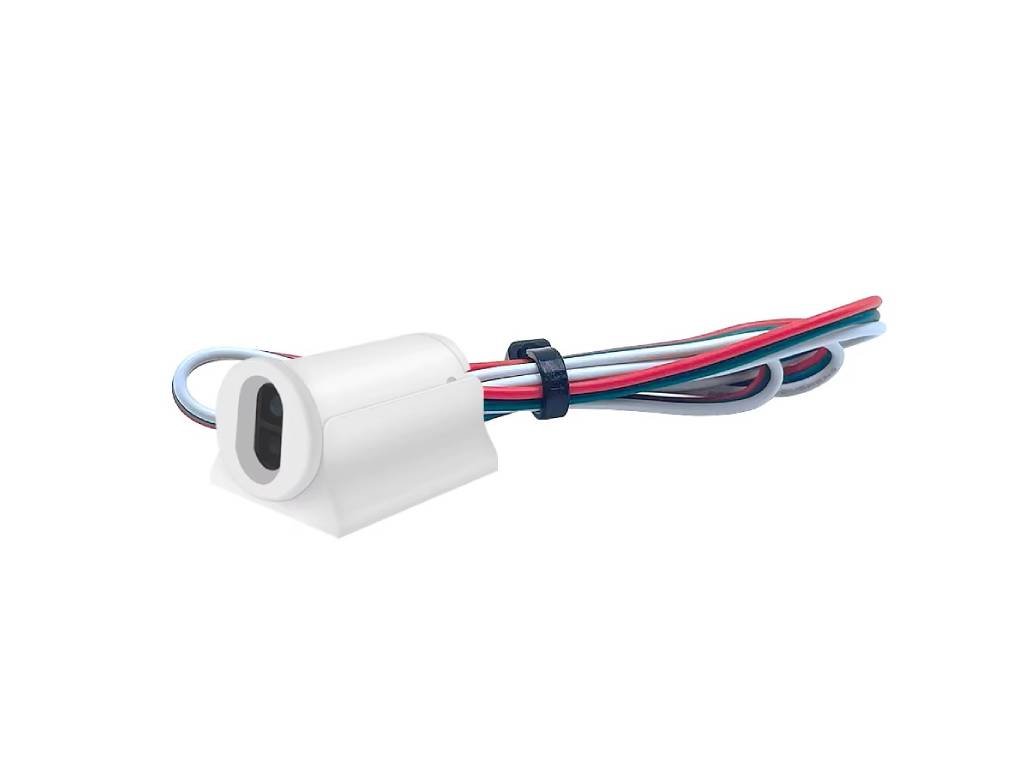

Pohybový IR senzor GLEDOPTO

Podrobný popis

IR pohybový senzor je inteligentný doplnok pre WLED riadiace jednotky s prídavným výstupným portom GPIO33. Umožňuje bezdotykové ovládanie osvetlenia jednoduchým mávnutím ruky alebo priblížením objektu do vzdialenosti približne 5 cm. Vďaka presnej a rýchlej detekcii pohybu dokáže nahradiť klasické fyzické tlačidlo a prináša tak pohodlnejšie, modernejšie ovládanie.

Senzor využíva aktívny infračervený lúč (IR), ktorý zariadenie vysiela a následne prijíma odrazený signál. Keď sa v určenej blízkosti objaví predmet alebo osoba, senzor to zaregistruje a spustí výstupný signál – ideálne na automatické zapínanie či vypínanie osvetlenia.

Dva režimy využitia:

⭕ Režim PUSHBUTTON

V tomto režime senzor nahrádza fyzické tlačidlo na riadiacej jednotke.

Umožňuje napríklad:

• jednoduchým mávnutím ruky zapnúť alebo vypnúť LED osvetlenie,
• krátkym alebo dvojitým prechodom ruky prepínať uložené efekty či farebné scény,
• dlhším podržaním (držanie ruky pred senzorom) aktivovať ďalšie priradené funkcie, ako je zmena jasu alebo režimu.

Tento spôsob ovládania je ideálny pre miesta, kde nie je vhodné dotýkať sa spínača — napríklad v kuchyni, pri pracovnej doske alebo v dielni.

⭕ Režim SWITCH

Senzor je možné použiť aj ako klasický spínač (on/off), ktorý reaguje na zakrytie alebo odkrytie snímacej plochy.

Praktické využitie napríklad:

• automatické zapnutie osvetlenia pri otvorení skrinky alebo zásuvky,
• vypnutie svetla po jej zatvorení (keď senzor zostane zakrytý),
• alebo ako jednoduchý stavový spínač, ktorý rozpozná, či je niečo pred senzorom.

V tomto režime sa dá senzor ľahko integrovať do automatizovaných systémov osvetlenia s WLED riadiacou jednotkou alebo inými inteligentnými modulmi.

  Bezdotykové ovládanie
Reaguje na prítomnosť objektu (do 5cm) bez nutnosti fyzického kontaktu so senzorom.

  Krátky dosah (5cm)
Zaručuje presnú aktiváciu napríklad pri kuchynskej linke, podsvietení nábytku, zásuvkách alebo skriniach.

  Jednoduché zapojenie
Senzor sa pripája k ovládaču cez výstupné a napájacie piny ⇒ červený + , biely – , zelený GPIO33.

  Kompaktné rozmery

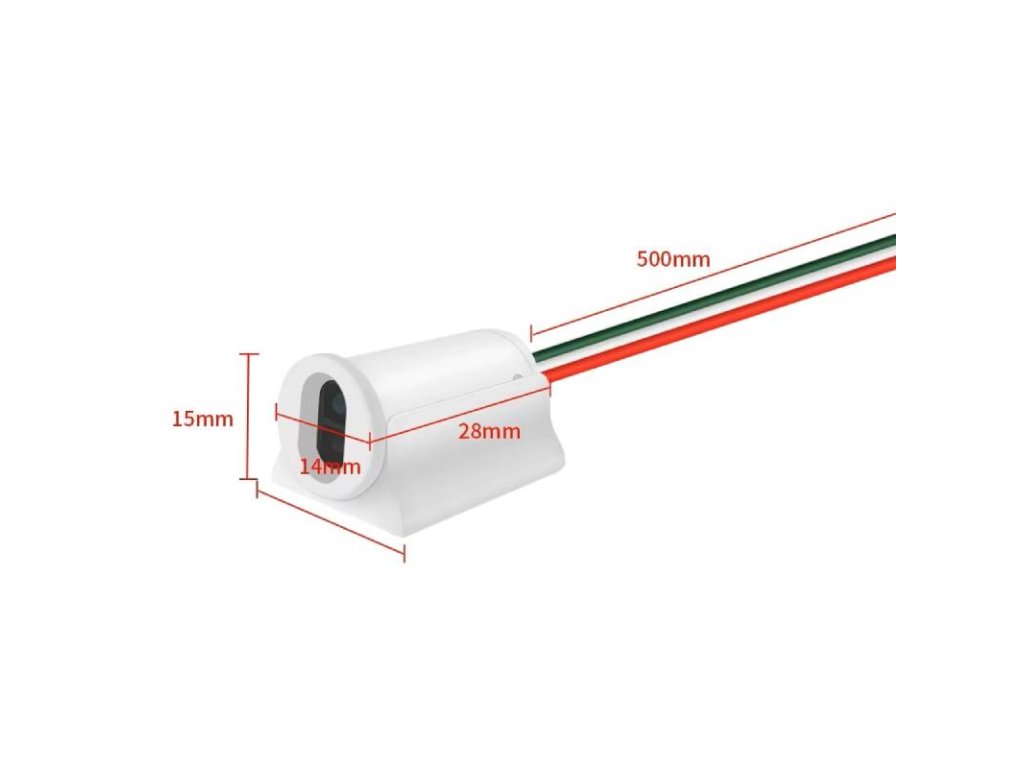

Rozmery len 14mm × 14mm × 28 mm, vďaka čomu sa dá jednoducho zapustiť do nábytku, kuchynskej linky, poličky alebo iného interiérového prvku.

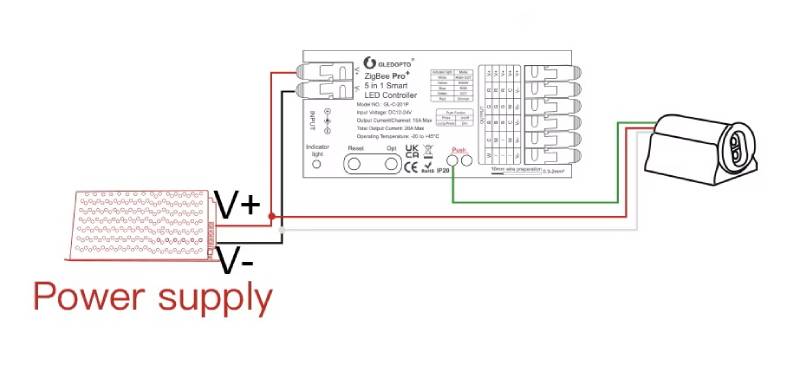

IR senzor sa pripája jednoducho pomocou troch vodičov:

🔴 Červený vodič (VCC) – pripojte na + (napájanie senzora)

⚪ Biely vodič (GND) – pripojte na – (zem / GND)

🟢 Zelený vodič (OUT) – pripojte na signálny pin riadiacej jednotky, napríklad GPIO33

Tento výstupný signál umožňuje senzoru komunikovať priamo s riadiacou jednotkou a aktivovať príslušnú funkciu podľa zvoleného režimu – PUSHBUTTON alebo SWITCH.
