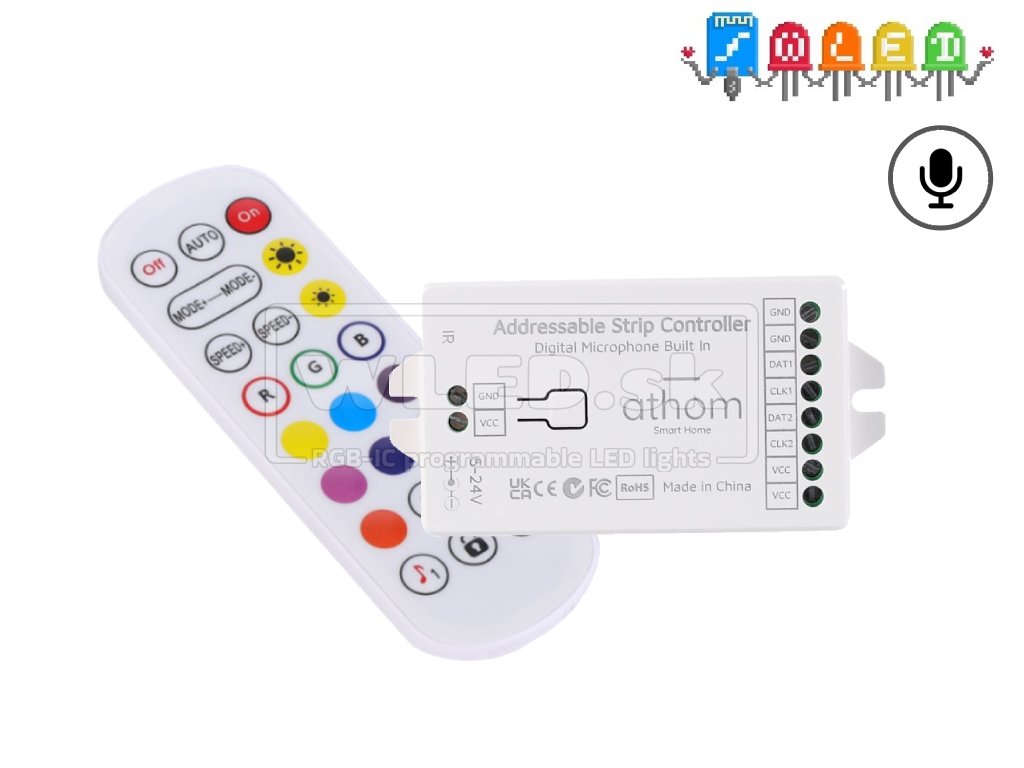

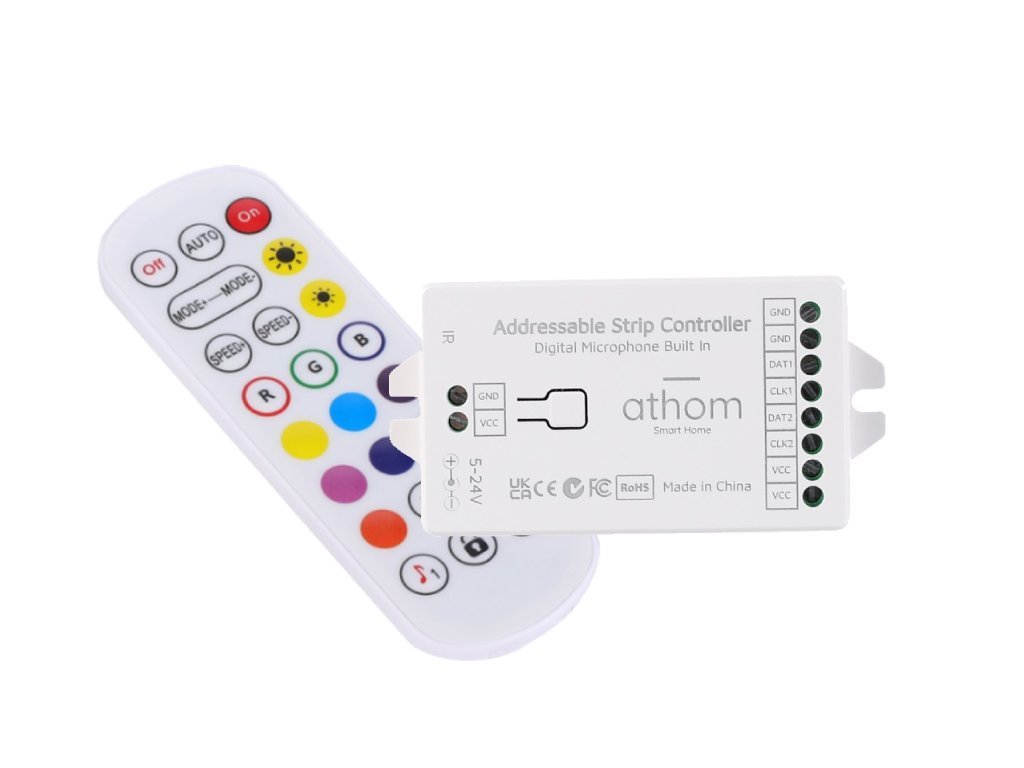

Athom ESP32 WLED ♫ Wi-Fi Controller + Mic, IR remote, 4 Channels, 800pixels, 16A, 5-24V
Kód: ATH32-M-IR-16A
Súvisiaci tovar
Podrobný popis
Popis
Riadiaca jednotka je inteligentný ovládač určený pre digitálne (adresovateľné) LED pásiky, ktorý prináša dokonalé prepojenie výkonu, flexibility a jednoduchej obsluhy.
Základom je moderný čip ESP32 s integrovaným Wi-Fi pripojením, vďaka ktorému môžete osvetlenie ovládať bezdrôtovo cez mobilnú aplikáciu, počítač alebo webové rozhranie.
Ovládač je dodávaný s predinštalovaným firmvérom WLED, ktorý patrí medzi najpopulárnejšie riešenia pre inteligentné LED osvetlenie. Aplikácia WLED je mimoriadne prispôsobiteľná – umožňuje detailne nastavovať farby, efekty, prechody, jas, segmenty a animácie, vytvárať vlastné scény, časové automatizácie, či dokonca reakcie na hudbu pomocou vstavaného mikrofónu (v prípade, že ovládač obsahuje integrovaný mikrofón).
Zariadenie je kompatibilné s inteligentnými asistentmi, ako sú Home Assistant, Alexa či Google Home, čo umožňuje jednoduché hlasové ovládanie a integráciu do vášho smart home systému.
S intuitívnym ovládaním, širokou kompatibilitou a stovkami efektov ponúka riadiaca jednotka neobmedzené možnosti, ako prispôsobiť osvetlenie presne podľa seba – či už ide o ambientné svetlo, dekoratívne osvetlenie alebo plnohodnotné osvetlenie.
Kľúčové vlastnosti
Ovládanie cez Wi-Fi

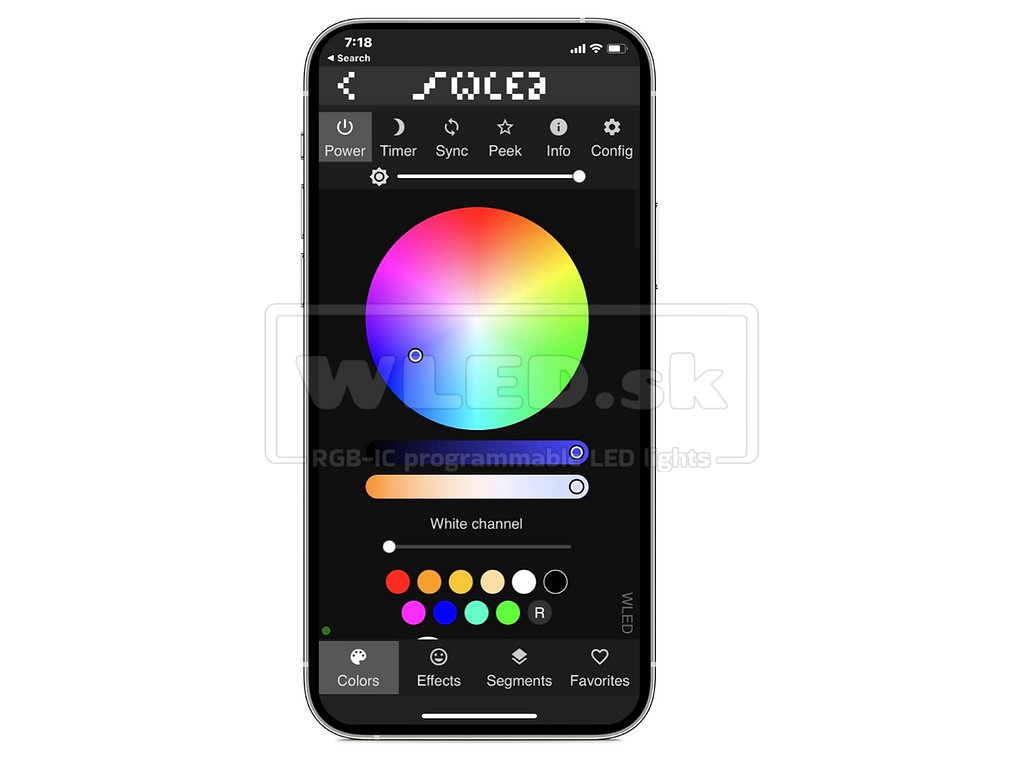

Pripojte ovládač k domácej 2,4 GHz Wi-Fi sieti a ovládajte svoj LED pásik pohodlne cez aplikáciu WLED. Upravujte farby, jas, efekty a animácie priamo z mobilu, tabletu alebo počítača – jednoducho, intuitívne a bez káblov.
Reakcia na hudbu
Zabudovaný mikrofón umožňuje, aby svetlo reagovalo v reálnom čase na rytmus hudby. Vytvorte si jedinečnú svetelnú show pri každej párty alebo relaxe s obľúbenou skladbou.

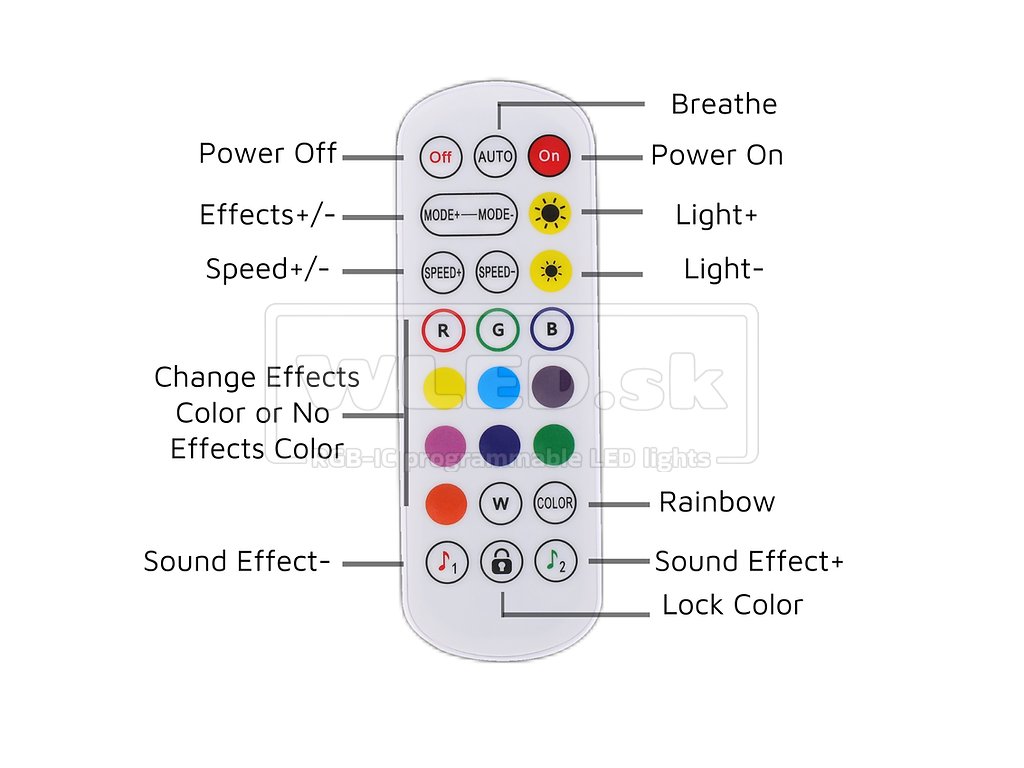

Diaľkový IR ovládač

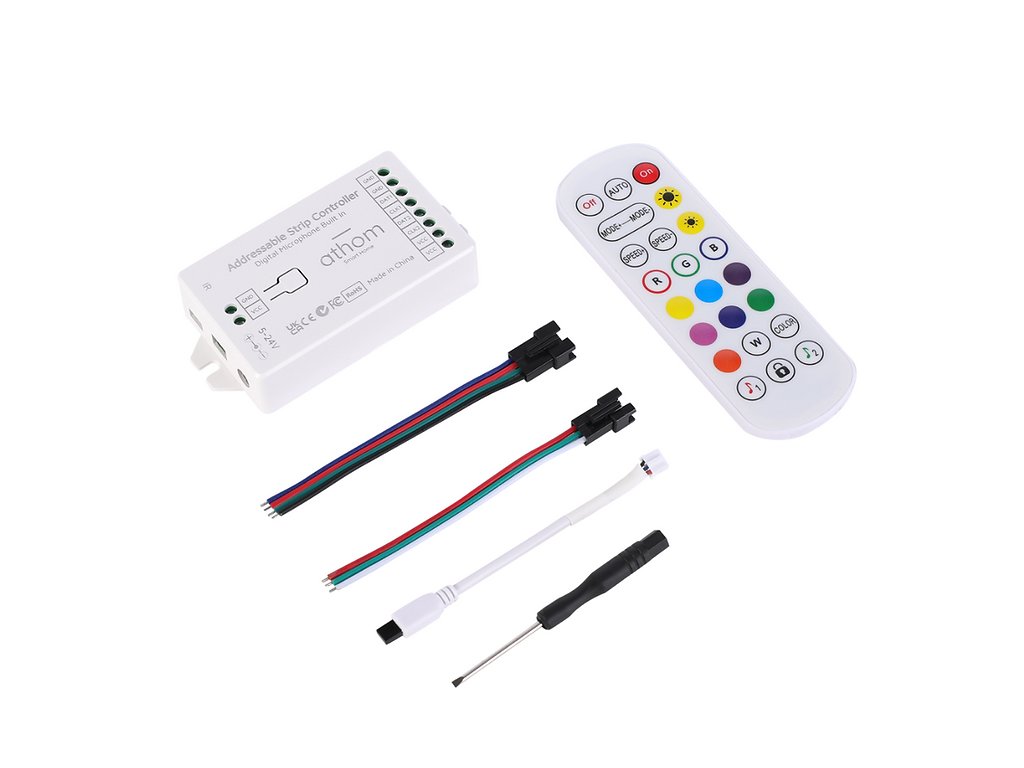

Riadiaca jednotka disponuje pripojovacím IR prijímačom, vďaka ktorému je možné váš LED pásik riadiť aj pomocou 24 tlačidlového diaľkového IR ovládača, ktorý je súčasťou balenia.
16A spínacie relé
Zabudované spínacie relé na doske riadiacej jednotky zaručí to, aby sa pri vypnutí ovládača mechanicky prerušil obvod, a teda LED pásik vo vypnutom stave neodoberá žiadny elektrický prúd a tým sa stáva ešte úspornejším a bezpečnejším.
Nočný režim a automatizácia
Vďaka funkcii nočného režimu môžete nastaviť plynulé stmievanie až do úplného vypnutia. Podporované sú aj časové akcie – LED pásik sa môže automaticky zapnúť pri západe slnka a vypnúť pri východe, alebo podľa vlastného harmonogramu. Možnosti sú prakticky neobmedzené.
Špeciálne efekty a farebné palety
Vyberte si z viac ako 140 efektov a desiatok farebných kombinácií – od plynulých prechodov až po dynamické svetelné animácie. Každý efekt môžete prispôsobiť podľa nálady či príležitosti.
Ovládanie segmentov
Rozdeľte LED pásik na viac segmentov a priraďte im rôzne efekty, farby alebo úrovne jasu. Vytvorte originálne svetelné scény podľa vlastnej fantázie.
800 IC (pixelov)
Riadiaca jednotka zvládne ovládať až 800 IC čipov na každý DATA/CLK výstup osobitne.
4-kanálový výstup
Vďaka dvojici dátových DATA výstupov (GPIO18 a GPIO17) a dvojici časovacích CLK výstupov (GPIO16 a GPIO5) je možné k ovládaču pripojiť až štyri samostatné LED pásiky a ovládať ich nezávisle, alebo ich zlúčiť do jedného celku pre synchronizované osvetlenie.
Časovacie (CLK) výstupy sú primárne určené pre LED pásiky s časovým riadením, no môžu byť využité aj ako ďalšie dátové výstupy, čím sa ďalej rozširujú možnosti a flexibilita ovládača.
Podpora RGB-IC aj RGBW-IC pásikov
Ovládač plne podporuje digitálne LED pásiky typu RGB-IC aj RGBW-IC, takže ponúka širokú kompatibilitu s modernými svetelnými systémami.
Užívateľské predvoľby
Uložte si až 250 vlastných presetov – s obľúbenými kombináciami farieb, efektov či jasov. Jedným kliknutím ich môžete znova načítať alebo nechať automaticky cyklovať.
Synchronizácia viacerých ovládačov
Prepojte viacero ovládačov v jednej Wi-Fi sieti a ovládajte ich súčasne – ideálne pre väčšie inštalácie či ambientné osvetlenie v celom priestore.
Inteligentné riadenie jasu a prúdu
Riadiace jednotky s aplikáciou WLED umožňujú nastaviť maximálny jas a limity prúdu pre bezpečnú prevádzku. Tým sa zabezpečí, že LED pásik bude mať rovnomerný jas a presné farby po celej dĺžke – bez vizuálneho poklesu napätia či zmeny odtieňov (viď. obrázok_01). Pre viac informácií navštívte náš BLOG s článkom Pokles napätia pri LED pásikoch.
Obrázok_01: Špeciálna funkcia inteligentného obmedzovača prúdu v aplikácii WLED automaticky vyrovnáva odber energie tak, aby sa zabránilo vizuálnemu poklesu napätia a farby zostali rovnomerne jasné po celej dĺžke LED pásika.

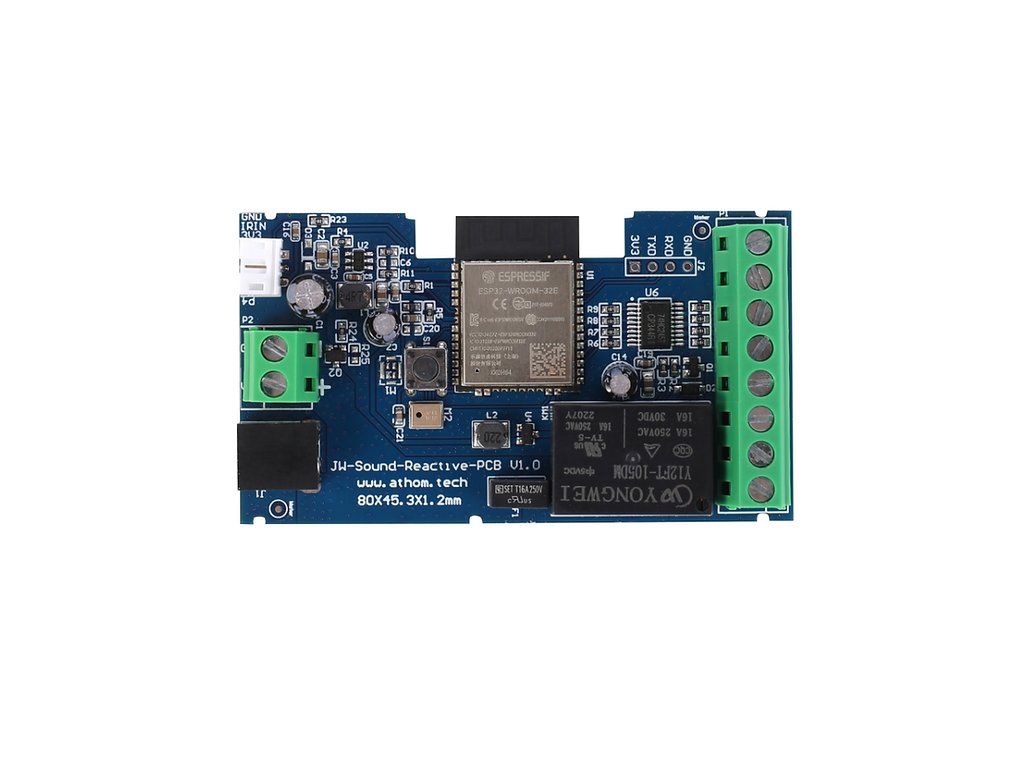

ESP32 (GPIO)
- Button（GPIO0）
- Relay（GPIO2）
- DATA1（GPIO18）
- CLK1（GPIO5）
- DATA2（GPIO17）
- CLK2（GPIO16）
- IR（GPIO25）
- I2S_SDPIN（GPIO32 ）
- I2S_WSPIN（GPIO15 ）
- I2S_CKPIN（-1）
- Ak chcete aktualizovať firmvér ovládača, použite súbor vo vzorovom tvare: "WLED_0.x.x_ESP32_audioreactive.bin"
Príslušenstvo
Upozornenia
- Používajte správne napájanie podľa typu LED pásika (5V, 12V alebo 24V DC).
- Pred pripojením vždy skontrolujte správne zapojenie + (VCC) a – (GND) vodičov.
- Akékoľvek zásahy do firmvéru, preinštalovanie alebo aktualizácie mimo oficiálnych zdrojov môžu spôsobiť nefunkčnosť zariadenia. V prípade poškodenia softvéru akýmkoľvek spôsobom zo strany používateľa (napr. neúspešný update, flashovanie nesprávneho firmvéru) sa záruka nevzťahuje!
- Používajte len v interiéri alebo v suchom prostredí, mimo dosahu vlhkosti a prachu.
- Zariadenie neotvárajte a nevykonávajte neautorizované zásahy – môže dôjsť k poškodeniu a strate záruky.
Dodatočné parametre
| Kategória: | Riadiaca jednotka |
|---|---|
| Model: | LS8P-WLED-IR |
| Výstupný signál: | SPI |
| Napájacie napätie: | DC 5-24V |
| Výstupný prúd: | 16A Max |
| Typ riadiaceho čipu: | ESP32 |
| Operačná pamäť: | 4MB |
| Procesor: | dvojjadrový |
| Frekvencia procesora: | 160 MHz - 240 MHz |
| ? Množstvo ovládaných pixelov: | 800 Max |
| Efekty: | 143 + 72 + ♫ |
| Výstupný port: | 3Pin / 4Pin (V+, CLK, DATA, GND) |
| Počet kanálov: | 4 |
| Aplikácia: | WLED |
| Ovládateľnosť: | APP control (Apple, Android, Windows) |
| Metóda ovládania: | Wi-Fi (APP), IR remote |
| IR remote: | 24 tlačidiel |
| Prevádzková teplota: | -20℃~45℃ |
| Rozmery: | 23,5mm x 48mm x 89mm (Š/V/H) |
| Položka bola vypredaná… | |
