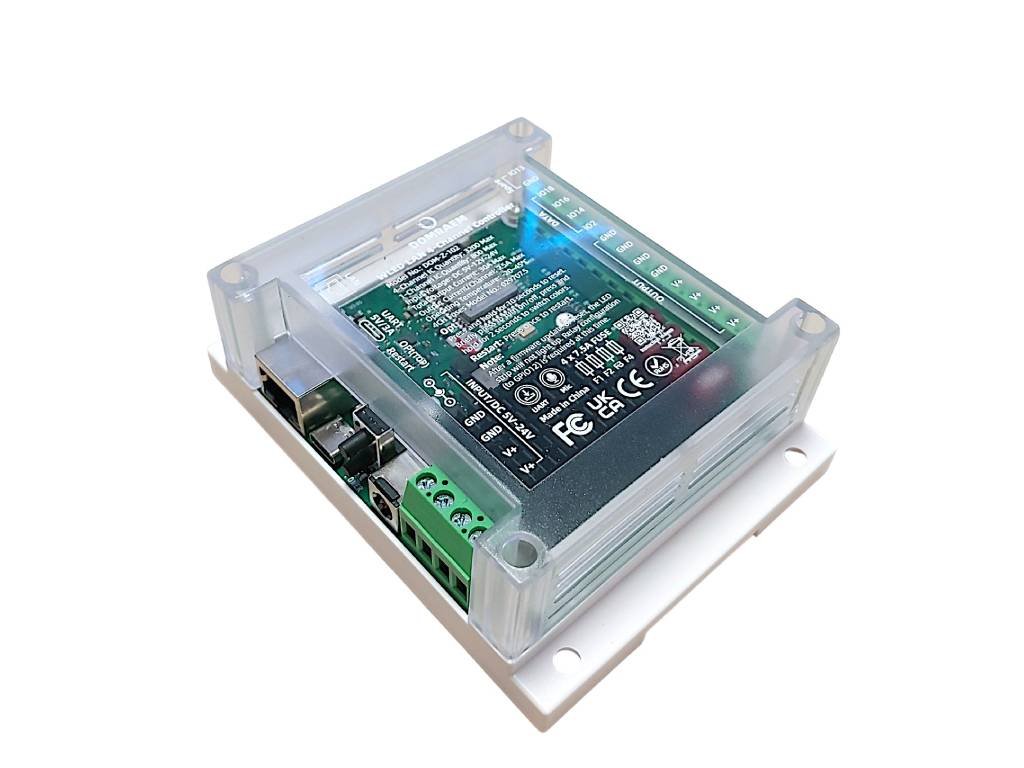

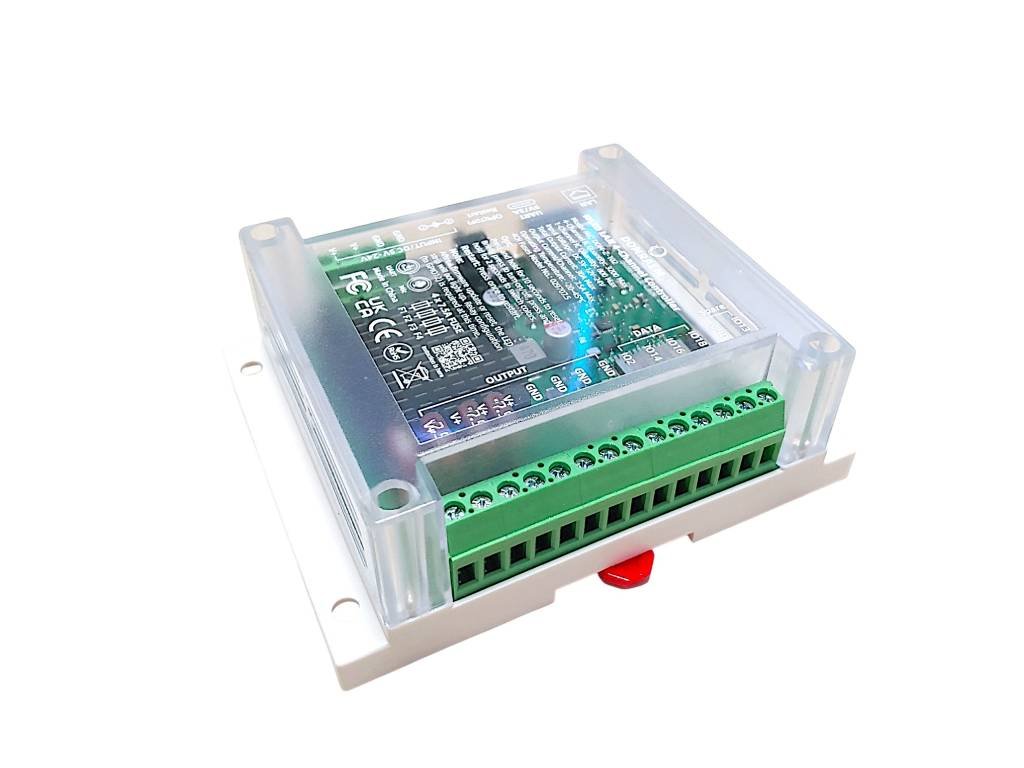

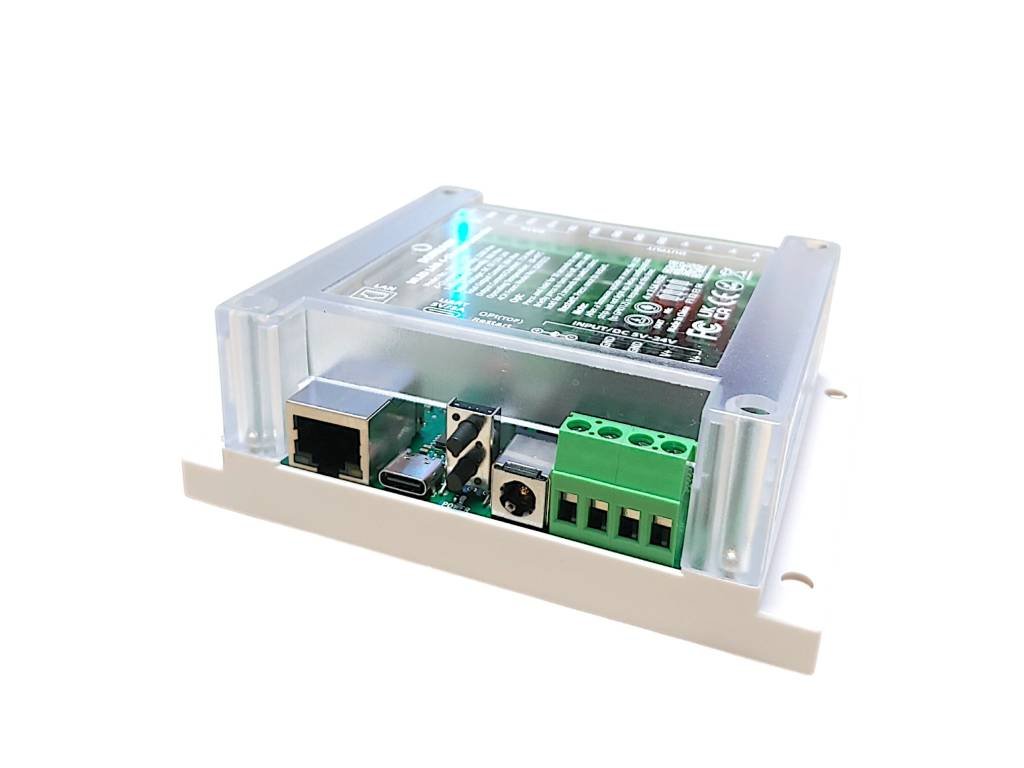

DOMRAEM-Pro ESP32 WLED ♫ Wi-Fi Controller, DIY Board, Ethernet, UART, Mic, 4 Channels, 800pixels, 30A, 5-24V
Kód: DOM32-PRO-30A
Súvisiaci tovar
Podrobný popis
Popis
Riadiaca jednotka je inteligentný ovládač určený pre digitálne (adresovateľné) LED pásiky, ktorý prináša dokonalé prepojenie výkonu, flexibility a jednoduchej obsluhy.
Základom je moderný čip ESP32 s integrovaným Wi-Fi pripojením, vďaka ktorému môžete osvetlenie ovládať bezdrôtovo cez mobilnú aplikáciu, počítač alebo webové rozhranie.
Ovládač je dodávaný s predinštalovaným firmvérom WLED, ktorý patrí medzi najpopulárnejšie riešenia pre inteligentné LED osvetlenie. Aplikácia WLED je mimoriadne prispôsobiteľná – umožňuje detailne nastavovať farby, efekty, prechody, jas, segmenty a animácie, vytvárať vlastné scény, časové automatizácie, či dokonca reakcie na hudbu pomocou vstavaného mikrofónu (v prípade, že ovládač obsahuje integrovaný mikrofón).
Zariadenie je kompatibilné s inteligentnými asistentmi, ako sú Home Assistant, Alexa či Google Home, čo umožňuje jednoduché hlasové ovládanie a integráciu do vášho smart home systému.
S intuitívnym ovládaním, širokou kompatibilitou a stovkami efektov ponúka riadiaca jednotka neobmedzené možnosti, ako prispôsobiť osvetlenie presne podľa seba – či už ide o ambientné svetlo, dekoratívne osvetlenie alebo plnohodnotné osvetlenie.
Kľúčové vlastnosti
Ovládanie cez Wi-Fi

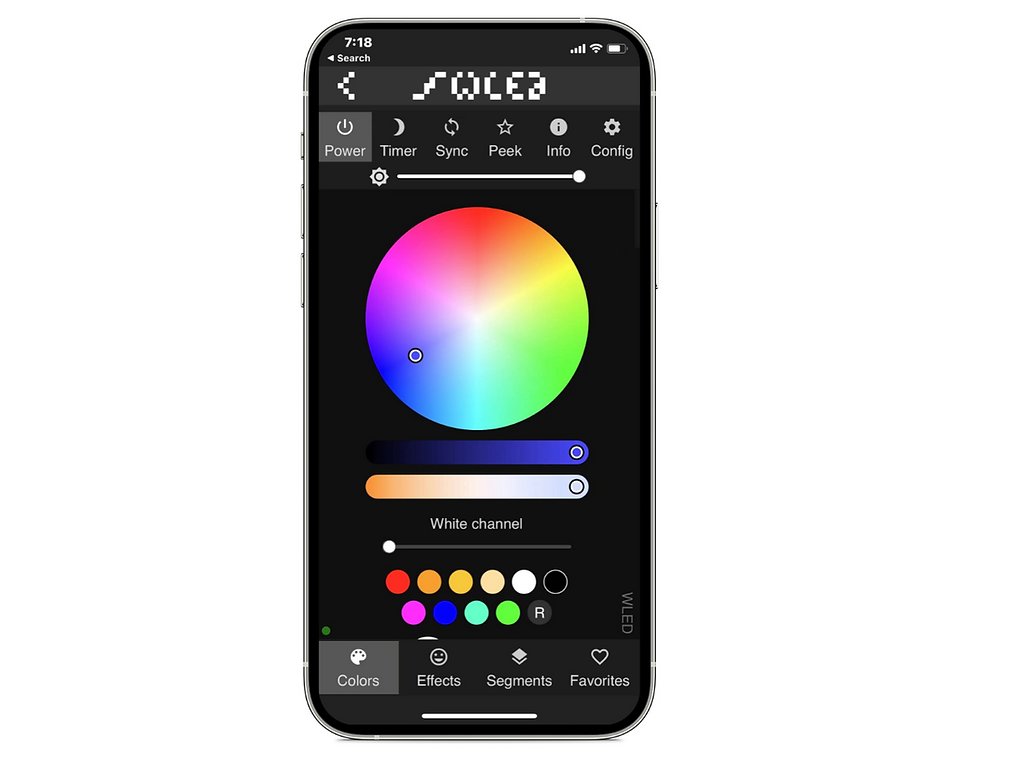

Pripojte ovládač k domácej 2,4 GHz Wi-Fi sieti a ovládajte svoj LED pásik pohodlne cez aplikáciu WLED. Upravujte farby, jas, efekty a animácie priamo z mobilu, tabletu alebo počítača – jednoducho, intuitívne a bez káblov.
Reakcia na hudbu
Zabudovaný mikrofón umožňuje, aby svetlo reagovalo v reálnom čase na rytmus hudby. Vytvorte si jedinečnú svetelnú show pri každej párty alebo relaxe s obľúbenou skladbou.
Ethernet port
Ethernetový výstup slúži na zabezpečenie maximálne stabilného pripojenia bez latencie, čo je kľúčové pre spoľahlivé ovládanie rozsiahlych inštalácií v reálnom čase.
Externý chladič

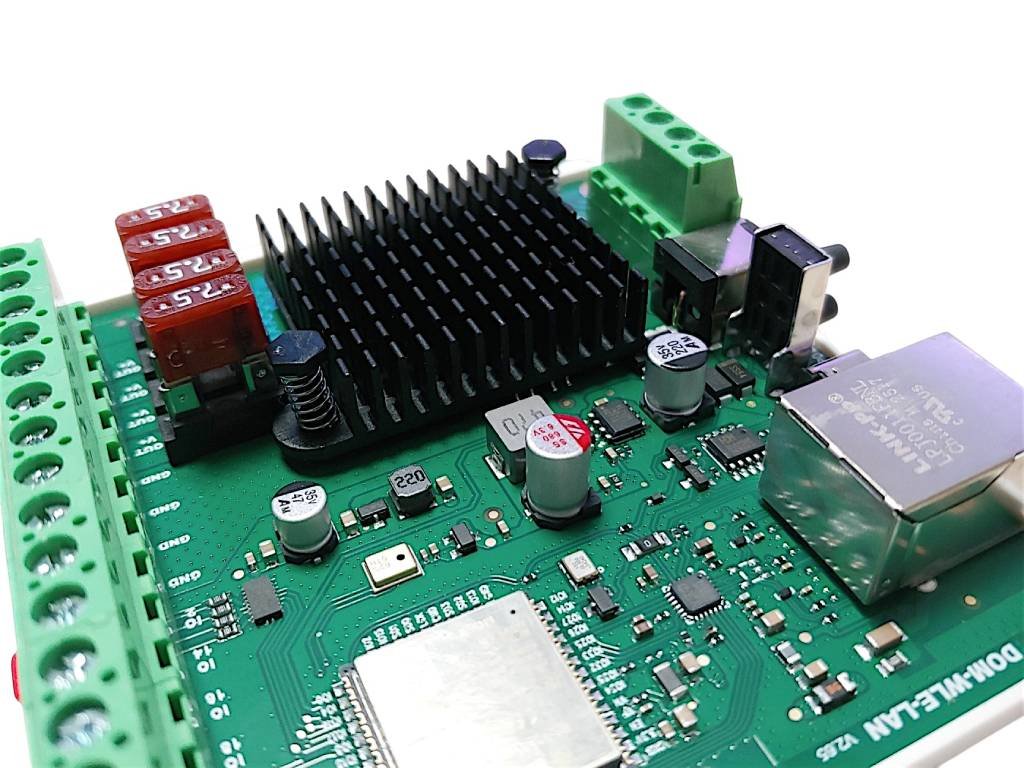

DIY doska je vybavená externým hliníkovým chladičom, ktorý zabezpečuje efektívny odvod tepla od kľúčových komponentov. Toto riešenie zvyšuje stabilitu systému a predlžuje životnosť elektroniky aj pri dlhodobom zaťažení.
UART
Riadiaca jednotka je vybavená rozhraním UART (USB-C), ktoré je určené pre pokročilých používateľov. Umožňuje aktualizáciu firmvéru, konfiguráciu systému a pokročilé ladenie alebo úpravy nastavení priamo cez počítač. Vďaka externe umiestnenému USB-C portu máte prístup k riadeniu okamžite, bez nutnosti otvárania krytu riadiacej jednotky.

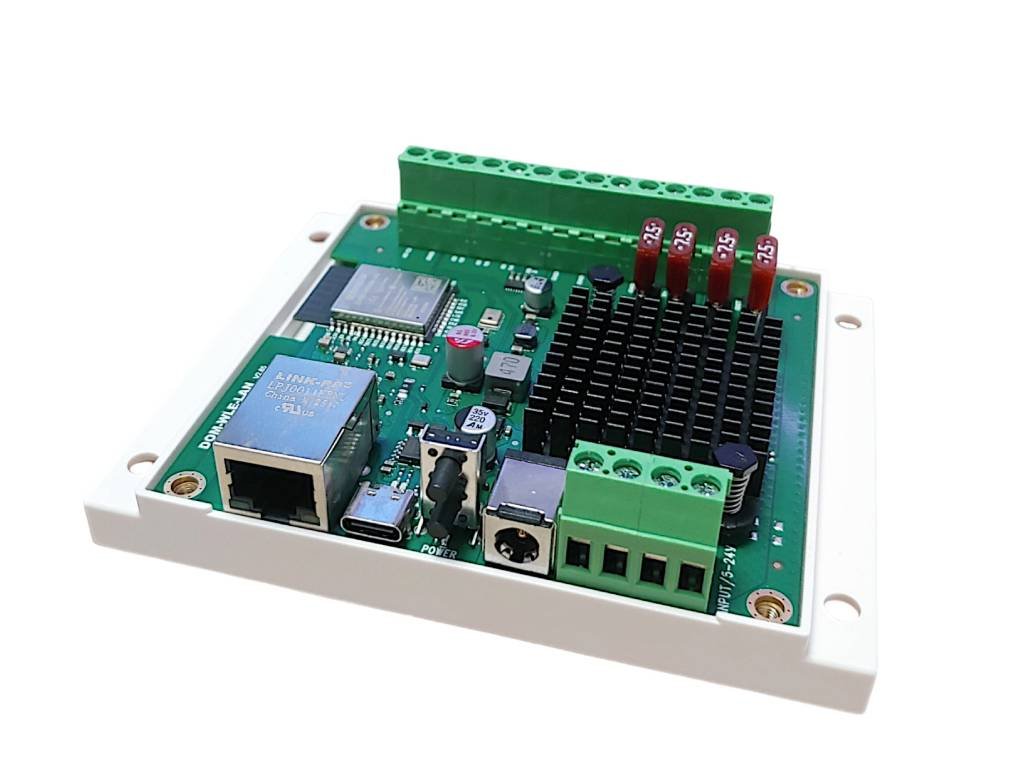

USB-C port
Napájanie ovládača je možné cez USB-C port, ktorý slúži aj na jednoduché updatovanie firmvéru cez USB kábel. Prítomnosť USB-C portu tiež uľahčuje prípadne napájanie ovládača z powerbanky alebo priamo z notebooku či PC. Maximálne možné zaťaženie cez USB-C port je 5V - 3A. (Pre bezpečné využitie plného výkonu dosky (až 30A) je potrebné použiť zdvojené skrutkové svorky.)
DC konektor
Napájanie ovládača je možné cez praktický DC konektor (kolík) určený na rýchle testovanie a oživenie projektu bez nutnosti skrutkovania káblov. Maximálne možné prúdové zaťaženie cez DC konektor sú 3A. (Pre bezpečné využitie plného výkonu dosky (až 30A) je potrebné použiť zdvojené skrutkové svorky.)

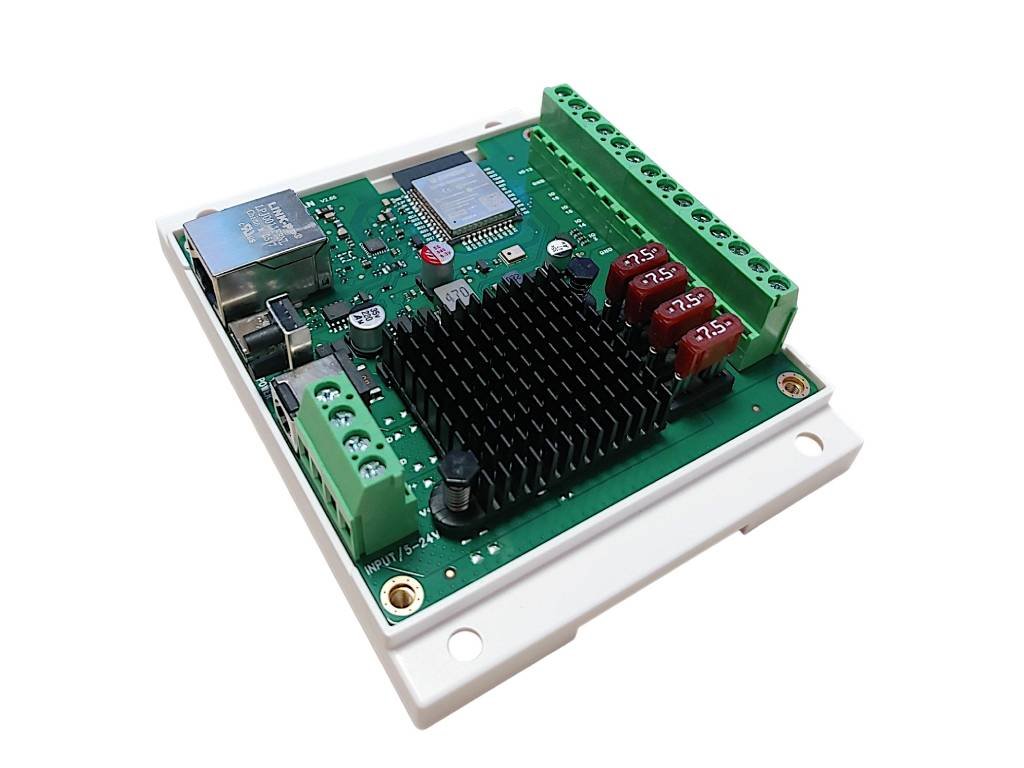

4 x 7,5A tavné poistky
Riadiaca jednotka disponuje vysokovýkonným výstupom s celkovým zaťažením až 30 Ampérov. Pre maximálnu bezpečnosť je každý zo štyroch výstupov vybavený vlastnou vymeniteľnou tavnou poistkou 7,5 A, ktorá ho istí samostatne a nezávisle od ostatných.
Integrácia na DIN lištu

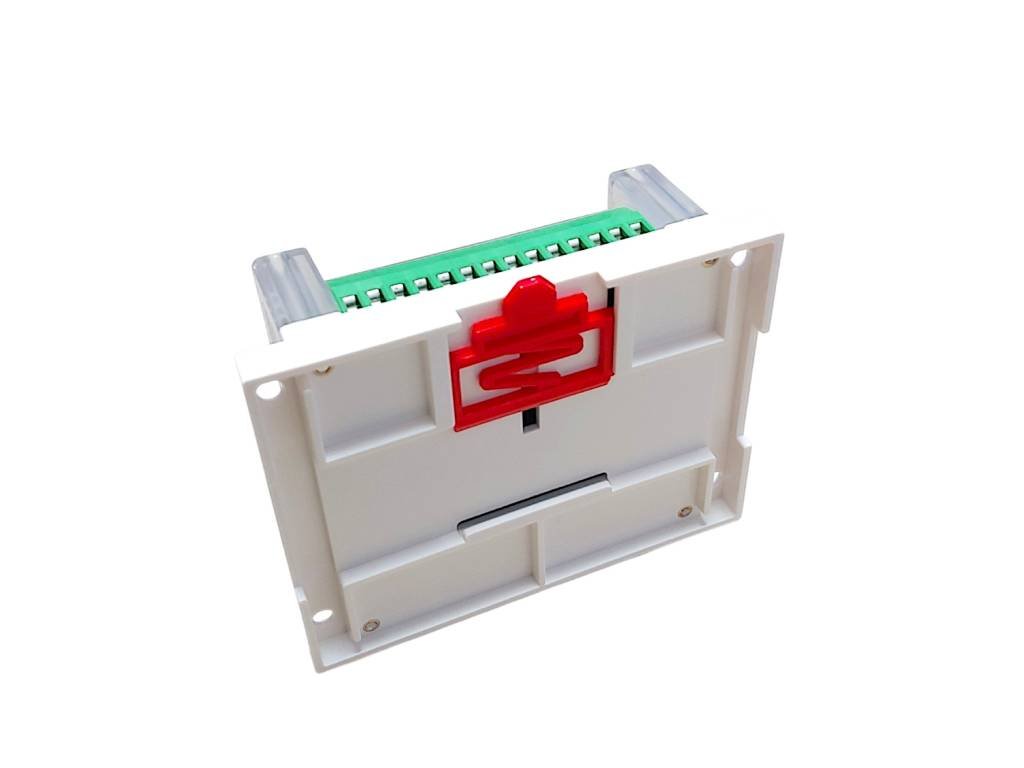

Zadná strana je vybavená vstavaným 35 mm klipom na DIN lištu. Ten umožňuje rýchlu, pevnú a úhľadnú montáž do štandardných elektrických rozvodných skriniek alebo priemyselných skríň.
Zdvojený silový vstup
DIY doska je vybavená hlavnými vstupnými terminálmi 2× V+ a 2× GND. Toto riešenie efektívne rozkladá prúdovú záťaž, zabraňuje prehrievaniu svorkovnice a minimalizuje poklesy napätia pri plnom zaťažení 30 A.
Nočný režim a automatizácia
Vďaka funkcii nočného režimu môžete nastaviť plynulé stmievanie až do úplného vypnutia. Podporované sú aj časové akcie – LED pásik sa môže automaticky zapnúť pri západe slnka a vypnúť pri východe, alebo podľa vlastného harmonogramu. Možnosti sú prakticky neobmedzené.
Špeciálne efekty a farebné palety
Vyberte si z viac ako 140 efektov a desiatok farebných kombinácií – od plynulých prechodov až po dynamické svetelné animácie. Každý efekt môžete prispôsobiť podľa nálady či príležitosti.
Ovládanie segmentov
Rozdeľte LED pásik na viac segmentov a priraďte im rôzne efekty, farby alebo úrovne jasu. Vytvorte originálne svetelné scény podľa vlastnej fantázie.
3200 IC (pixelov)
Riadiaca jednotka má 4 samostatné dátové výstupy, pričom každý z nich dokáže riadiť až 800 IC čipov. Celkovo tak so 4 x DATA výstupmi (GPIO) zvládne ovládať až 3200 IC.
4-kanálový výstup

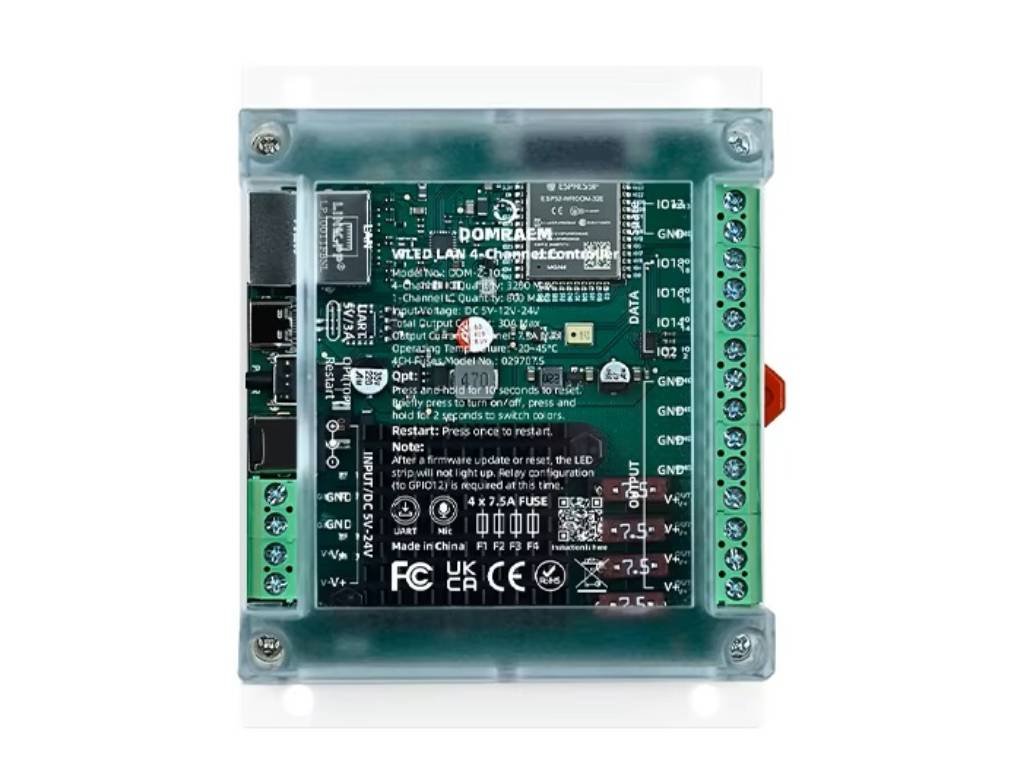

Vďaka štvorici dátových výstupov (GPIO18, GPIO16, GPIO14 a GPIO2) je možné k ovládaču pripojiť až štyri samostatné LED pásiky a ovládať ich nezávisle, alebo ich zlúčiť do jedného celku pre synchronizované osvetlenie.
Podpora RGB-IC aj RGBW-IC pásikov
Ovládač plne podporuje digitálne LED pásiky typu RGB-IC aj RGBW-IC, takže ponúka širokú kompatibilitu s modernými svetelnými systémami.
Užívateľské predvoľby
Uložte si až 250 vlastných presetov – s obľúbenými kombináciami farieb, efektov či jasov. Jedným kliknutím ich môžete znova načítať alebo nechať automaticky cyklovať.
Rozšíriteľné možnosti (GPIO13, GND)
Pomocou prídavných výstupov GPIO13 a GND je možné pripojiť vypínač, pohybový senzor alebo iné externé zariadenia, čím rozšírite funkcie ovládača.
Synchronizácia viacerých ovládačov
Prepojte viacero ovládačov v jednej Wi-Fi sieti a ovládajte ich súčasne – ideálne pre väčšie inštalácie či ambientné osvetlenie v celom priestore.
Inteligentné riadenie jasu a prúdu
Riadiace jednotky s aplikáciou WLED umožňujú nastaviť maximálny jas a limity prúdu pre bezpečnú prevádzku. Tým sa zabezpečí, že LED pásik bude mať rovnomerný jas a presné farby po celej dĺžke – bez vizuálneho poklesu napätia či zmeny odtieňov (viď. obrázok_01). Pre viac informácií navštívte náš BLOG s článkom Pokles napätia pri LED pásikoch.
Obrázok_01: Špeciálna funkcia inteligentného obmedzovača prúdu v aplikácii WLED automaticky vyrovnáva odber energie tak, aby sa zabránilo vizuálnemu poklesu napätia a farby zostali rovnomerne jasné po celej dĺžke LED pásika.
Príslušenstvo
Upozornenia
- Používajte správne napájanie podľa typu LED pásika (5V, 12V alebo 24V DC).
- Pred pripojením vždy skontrolujte správne zapojenie + (VCC) a – (GND) vodičov.
- Akékoľvek zásahy do firmvéru, preinštalovanie alebo aktualizácie mimo oficiálnych zdrojov môžu spôsobiť nefunkčnosť zariadenia. V prípade poškodenia softvéru akýmkoľvek spôsobom zo strany používateľa (napr. neúspešný update, flashovanie nesprávneho firmvéru) sa záruka nevzťahuje!
- Používajte len v interiéri alebo v suchom prostredí, mimo dosahu vlhkosti a prachu.
- Zariadenie neotvárajte a nevykonávajte neautorizované zásahy – môže dôjsť k poškodeniu a strate záruky.
Dodatočné parametre
| Kategória: | Ovládanie |
|---|---|
| Model: | DOM-Z-102 |
| Výstupný signál: | SPI |
| Napájacie napätie: | DC 5-24V |
| Výstupný prúd / kanál: | 7,5A Max |
| Výstupný prúd / total: | 30A Max |
| Typ riadiaceho čipu: | ESP32 |
| ? Množstvo ovládaných pixelov: | 800 Max |
| Efekty: | 143 + 72 + ♫ |
| Výstupný port: | 3Pin (V+, DATA, GND) |
| Počet kanálov: | 4 |
| Aplikácia: | WLED |
| Ovládateľnosť: | APP control (Apple, Android, Windows) |
| Metóda ovládania: | Wi-Fi (APP) - 2,4GHz |
| Prevádzková teplota: | -20℃~45℃ |
| Rozmery: | 115mm x 93mm x 40mm (Š/V/H) |
