Digitálny LED pásik WS2815 SMD, 12V, 60leds/m, IP65, 2m

Podrobný popis

Digitálny RGB-IC LED pásik WS2815 je napájaný 12V a medzi jeho najväčšie výhody patri použitie dvoch dátových vodičov (DATA, backup DATA). To znamená, že ak jedna ledka praskne alebo sa vypáli ,nezastaví sa tok dát a LED pásik bude naďalej svietiť po celej jeho dĺžke. V prípade napr. WS2812B zlyhá celá zvyšná časť od vypálenej ledky až po koniec LED pásika. (viď. obrázok 1. nižšie)

2 metrový pásik s hustotou 60LEDs/meter ma 120 adresovateľných zón, čo znamená, že je možné ovládať každú jednu ledku samostatne.

Použitím dvoch dátových vodičov patri WS2815 k tým najspoľahlivejším LED pásikom a preto sa najčastejšie používa pri inštalácií pásika na ťažko dostupných miestach, napríklad pri dekoratívnom zalievaní LED pásika do epoxidovej živice..

V prípade 5 metrového LED pásika, aj keď sú všetky ledky rozsvietené v plnom jase bielou farbou (255,255,255), 12V napájanie zaručí minimálny pokles napätia na druhom konci pásika a nie je treba vstrekovať energiu tak často ako pri pásikoch s 5V napájaním. (viď. obrázok 2. nižšie)

LED pásik WS2815 má 4 vodiče na odosielanie dát – jeden V+ pin, jeden GND pin, jeden DATA pin a jeden backup DATA pin (záložný dátový vodič).

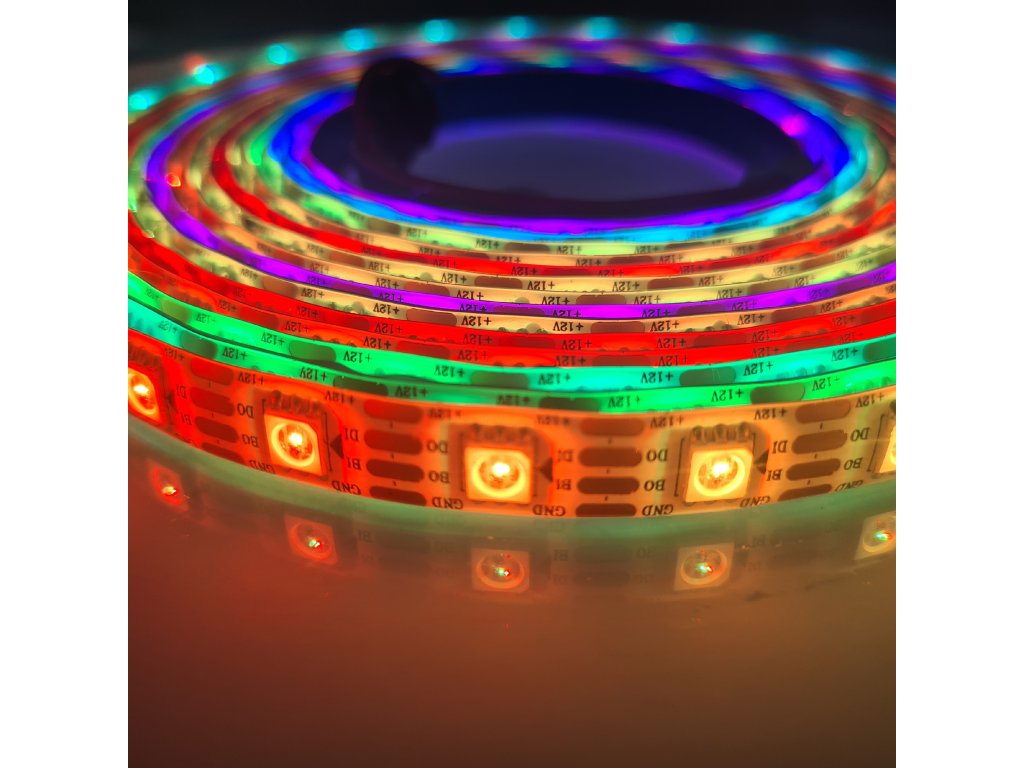

Tento typ pásika ma taktiež svoj riadiaci IC čip typu WS2815 zabudovaný v puzdre SMD5050 spolu s RGB (červena, zelena, modra) diódami. Vďaka tomuto kompaktnému usporiadaniu komponentov na LED pásiku sa da strihať po každej ledke vo vzdialenosti iba 16,6 mm (60LEDs/meter).

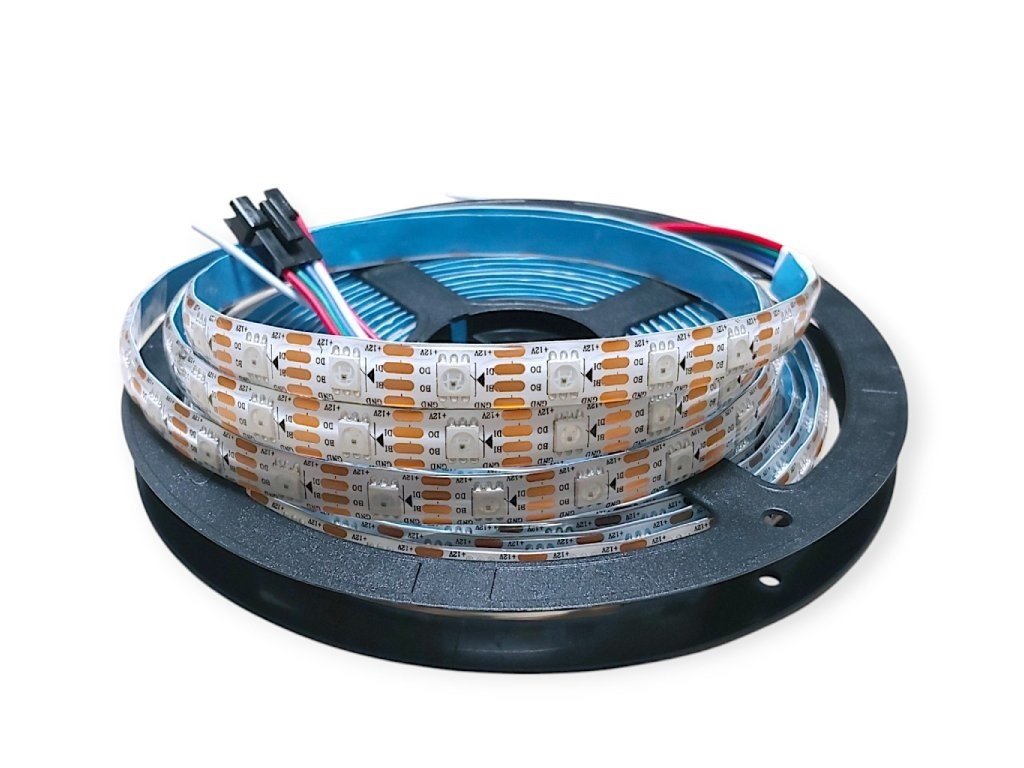

LED pásik sa dodáva ako jeden celý 2 metrový zväzok spolu so 4-kolíkovým konektorom JST SM na každom konci pre jednoduché zapojenie k riadiacej jednotke alebo napojenie ďalšieho LED pásika do série. Na oboch koncoch pásika sa nachádza tiež ďalší V+ a GND vývod na prípadne vstrekovanie energie pre stabilné napätie a zachovania konzistencie farieb a jasu po celej jeho dĺžke.

LED pásik má na svojej zadnej strane silnú obojstrannú 3M lepiacu pásku pre jednoduchú inštaláciu na rôzne povrchy.

Je možné si zvoliť medzi dvoma variantami krytia: IP20 (bez krytia - nie je vodeodolný) alebo IP65 (pásik je na svojom povrchu zaliaty silikónovou vodeodolnou vrstvou, ktorá ma o niečo lepši rozptyl svetla ako pásik bez krytia). Pre viac informácií o hodnotách IP krytia navštívte náš BLOG s článkom Čo znamená IP ochrana?

Obrázok 1. - V prípade vypálenia jednej ledky na pásiku sa vďaka záložnému dátovému vodiču tok dát nepreruší a zvyšná časť LED pásika WS2815 naďalej svieti a funguje bez problémov.

Obrázok 2. - Pri napájacom napätí 12V LED pásika WS2815 s dĺžkou 5m pri maximálnom jase bielej farby sa pokles napätia vôbec neprejaví a LED pásik má konštantný jas a farbu po celej svojej dĺžke, zatiaľ čo 5 metrové LED pásiky s napájacím napätím 5V majú výrazný pokles napätia na svojom konci. (Tento vizuálny pokles napätia pri 5V LED pásikoch dokážu vyriešiť ovládače s aplikáciou WLED, avšak na úkor celkového jasu LED pásika.)

Digitálny LED pásik

Pokročilé ovládanie svetelných efektov

DC 12V

Dlhšie úseky zapojenia bez straty výkonu

SMD konštrukcia

Kompaktné SMD5050 diódy s vysokou svietivosťou

60 LED/m

Rovnomerné osvetlenie s hustotou 60 diód na meter

Backup DATA line

Záložná DATA linka pre stabilný prenos signálu

60 Pixel/m

1 Pixel = 1 adresovateľná časť



>  Digitálny LED pásik umožňuje individuálne ovládanie každej časti (pixelu), vďaka čomu dokáže vytvárať dynamické svetelné efekty, prechody, animácie či rôzne farby naraz. Oproti tomu klasický RGB analógový LED pásik svieti vždy celý rovnako, teda všetky diódy menia farbu a jas súčasne, bez možnosti efektov po segmentoch.

>  Rozdiel medzi COB a SMD technológiou spočíva najmä vo vzhľade a type svetla. COB (Chip On Board) má LED čipy nahusto osadené a prekryté difúznym povrchom, čím vytvára súvislé a rovnomerné svetlo bez viditeľných bodov. Naopak, SMD pásiky majú viditeľné jednotlivé diódy, ktoré sú osadené v puzdrach (SMD5050).

LED pásiky patria medzi najuniverzálnejšie svetelné riešenia pre dekoratívne aj praktické osvetlenie. Vďaka ich flexibilite, nízkej spotrebe a možnosti výberu z rôznych typov (teplota svetla, farby, RGB, RGBW, digitálne, COB, SMD atď.) ich môžete využiť v širokej škále prostredí:

Podsvietenie nábytku → kuchynské linky, skrinky, police, postele

Osvetlenie stropov a stien → sadrokartónové podhľady, svetelné lišty

Dekorácie v interiéri → za televízor, obrazy, vitríny, schody

Osvetlenie obchodov a výkladov → produkty, regály, logá

Barové pulty a reštauračné priestory → podsvietenie barov, stoličiek, stien

Exteriér (pri IP krytí) → podsvietenie terás, zábradlí, prístreškov

Efektové osvetlenie s animáciami → s digitálnymi pásikmi je možné vytvárať dynamické svetelné scény
