DMX512 vs. SPI řídicí jednotky

DMX512 a SPI jsou dva různé komunikační protokoly používané u digitálních LED pásech. Jeden je standardizovaný protokol ideální pro profesionální instalaci ve velkém měřítku (DMX512), druhý je vhodnější pro domácí uživatele a malé až střední instalace (SPI).

Digitální LED pásky se dodávají v různých typech, z nichž každý je navržen tak, aby vyhovoval různým potřebám a preferencím. Mezi nejoblíbenější patří adresovatelné LED pásky typu WS2812B, SK6812, WS2815, WS2811, WS2813 se SPI komunikačním protokolem, z nichž každý má jedinečné vlastnosti a konstrukci. Pochopení rozdílů mezi různými typy LED pásků je klíčové pro výběr toho správného typu pro Vaše potřeby.

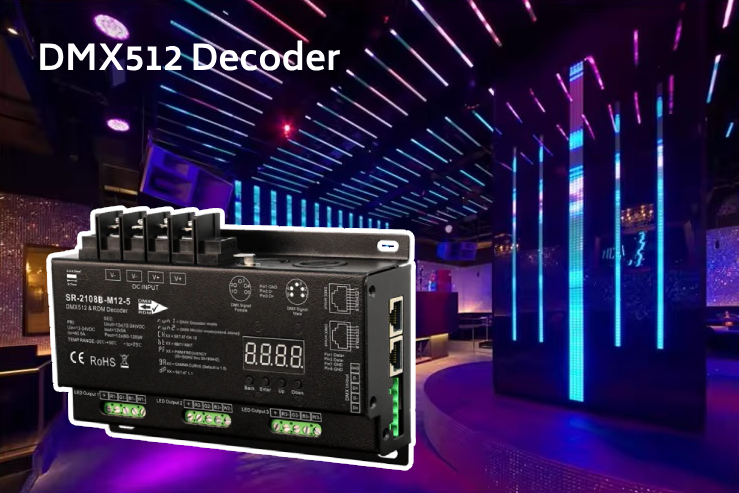

DMX 512

DMX512 (digitální multiplex) je standard pro digitální komunikační sítě, které se běžně používají k ovládání scénického osvětlení a efektů. DMX512 adresovatelné LED pásky jsou známé svou spolehlivostí a jsou široce používány v profesionálních prostředích, jako jsou divadla, koncerty, noční kluby a zábavní podniky. Zvládnou velké vzdálenosti mezi kontrolérem a LED páskem bez degradace signálu, díky čemuž jsou ideální pro velké instalace.

Výhody:

Přenos na dálku: Adresovatelné LED pásky DMX512 přenášejí údaje měřením rozdílu napětí mezi dvěma vodiči. To upřednostňuje dlouhé kabely, čímž se předchází nežádoucím elektrickým interferencím. Na větší vzdálenosti můžete použít i opakovače DMX signálu. Toto zařízení zesiluje DMX signál, obnovuje jej a udržuje jeho sílu signálu při větších délkách kabelů.

Škálovatelnost: Každý DMX512 ovladač může ovládat až 512 kanálů. To umožňuje adresovatelnému LED pásku DMX512 ovládat množství jednotlivých LED diod v rámci celé délky LED pásku. A když potřebujete větší kapacitu, můžete jednoduše přidat další ovladače. Kromě toho tyto LED pásky také podporují daisy-chaining. To znamená, že můžete rychle prodloužit délku připojením více pásků do série pomocí jediného DMX kabelu. To zvyšuje škálovatelnost a činí DMX512 adresovatelné LED pásky vhodné pro velké projekty.

Nezávislé ovládání: DMX signály fungují paralelně. Takže pokud se náhodou poškodí jeden z LED čipů, neovlivní to činnost jiných integrovaných obvodů. Takto můžete mít bezproblémové osvětlení i při dlouhých LED páskech.

Nevýhody:

Složitější nastavení: Při nastavování adresovatelného LED pásku DMX512 potřebujete technické znalosti o programování DMX. Vyžaduje to práci s DMX ovladači, takže musíte být obeznámeni s funkcemi. To komplikuje proces ve srovnání s LED pásky se SPI komunikačním protokolem, které můžete ovládat pomocí telefonu nebo dálkového ovladače.

Nižší hustota LED:  Adresovatelné LED pásky DMX512 mají IC čipy umístěné na samotné desce plošných spojů PCB, na rozdíl od vestavěného IC čipu ve SPI LED páskech. To je dôvod, pryč mají často nižší hustotu; získáte méně LED na metr než běžné nebo SPI LED pásky. Tyto pásky nemusí být ideální pro světelné efekty s vysokým rozlišením (s větší hustotou LED na metr).

Nižší napětí na LED: Adresovatelné LED pásky DMX512 obvykle seskupují více LED diod pod jedním napětím. Například 12V pro 3 LED na pixel a 24V pro 6 LED na pixel. To může omezit ovládání jasu jednotlivého čipu v důsledku více LED připojených k jedinému zdroji napětí.

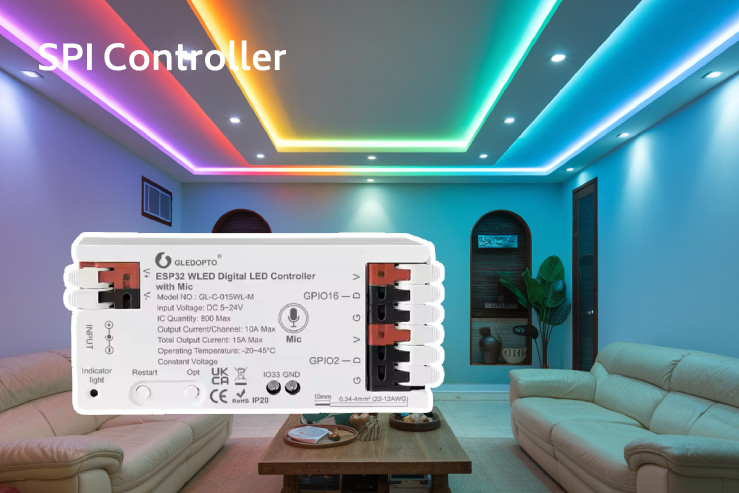

SPI

SPI (sériové periferní rozhraní) adresovatelné LED pásky jsou obzvláště vhodné pro domácí použití a menší instalace, kde nejsou zapotřebí složité řídicí systémy. Lze je snadno ovládat pomocí příslušných SPI řídících jednotek s přednastavenými efekty a možností ovládání přes mobil nebo dálkovým ovladačem.

Výhody:

Jednodušší nastavení: SPI adresovatelné LED pásky se velmi snadno nastavují, protože vyžadují pouze jeden datový vodič - datová linka (DATA). Na rozdíl od DMX512 nepotřebujete k jejich nastavení vysoké technické znalosti.

Vyšší obnovovací frekvence: Tyto LED pásky obecně umožňují vyšší obnovovací frekvenci. Dosáhnete tak hladšího stmívání a změn barev bez viditelného blikání.

Vysoká kontrola na LED: SPI adresovatelné LED pásky umožňují větší kontrolu nad LED. Mohou dosáhnout 24-bitové barevné hloubky, což umožňuje mnoho barevných odstínů na LED. To poskytuje SPI adresovatelným LED páskům větší kontrolu nad LED osvětlením.

Nákladově efektivní: Tyto SPI LED pásky jsou mnohem levnější než adresovatelné LED pásky DMX512. Díky tomu jsou vhodné pro menší domácí instalace. Můžete je také sériově propojovat, abyste zvětšili délku LED pásku.

Nevýhody:

Omezená škálovatelnost: Mikrokontroléry IC nebo řídicí systémy protokolu SPI mají omezení na počet LED, které mohou být ovládány. Pro velké instalace tedy budete potřebovat více ovladačů. Kromě toho, s prodlužováním délky se distribuce energie stává složitější, což může způsobit vážné problémy s poklesem napětí.

Problémy s přenosem signálu: Signály SPI se přenášejí sériově. Pokud je některý řídicí IC poškozen, ovlivní to následující přenosové signály. Některé SPI LED pásky však mají záložní signály k vyřešení těchto problémů jako je LED pásek WS2815 se záložní datovou linkou. Obchází některé integrované obvody přenášením stejného signálu po jiné dráze (backup DATA line) v rámci pásku.

SPI digitální LED pásky na základě jejich typu signálu a funkčnosti:

• Jednosignálové adresovatelné LED pásky: Tyto pásky vyžadují pouze jeden datový signál k ovládání LED diod, což usnadňuje jejich programování a připojení.
• LED pásky s duálním signálem: Tyto pásky nabízejí zvýšenou spolehlivost prostřednictvím záložní datové linky. Pokud jedna linka selže, druhá může udržovat řídící signál, čímž se snižuje riziko selhání LED osvětlení.
• Adresovatelné LED pásky s obnovením na bodě zlomu: Tyto pásky mohou pokračovat v přenosu dat, i když jedna LED selže, čímž se zajistí, že celý pásek zůstane funkční.
• Datový signál s hodinovým signálem CLK: Tento typ adresovatelného LED pásku obsahuje kromě datového signálu i hodinový CLK signál, jako například SK9822 a APA102. Přidání hodinového signálu umožňuje přesnější kontrolu nad načasováním přenosu dat, což může být výhodné zejména v prostředích, kde může být narušena integrita signálu nebo kde je vyžadován vysokorychlostní přenos dat.

Který ovladač si vybrat – DMX512 nebo SPI?

Při rozhodování mezi DMX512 a SPI adresovatelnými LED pásky závisí na rozsahu a náročnosti Vašeho projektu, požadované spolehlivosti a úrovni pohodlí při programování LED osvětlení.

DMX512 je uznáván pro svou robustnost a schopnost zvládnout složitá nastavení osvětlení na velké vzdálenosti bez ztráty signálu. Díky tomu je základem v profesionálních prostředích, kde je spolehlivost prvořadá. Je navržen pro řízení v reálném čase, schopný řídit velké instalace s mnoha svítidly včetně adresovatelných LED pásků.

SPI se vyznačuje svou jednoduchostí a flexibilitou, zejména v menších projektech nebo tam, kde má uživatel přímou kontrolu nad programováním nebo změnou nastaveného efektu přímo z mobilu nebo PC.
